Egzijans Pwojè a

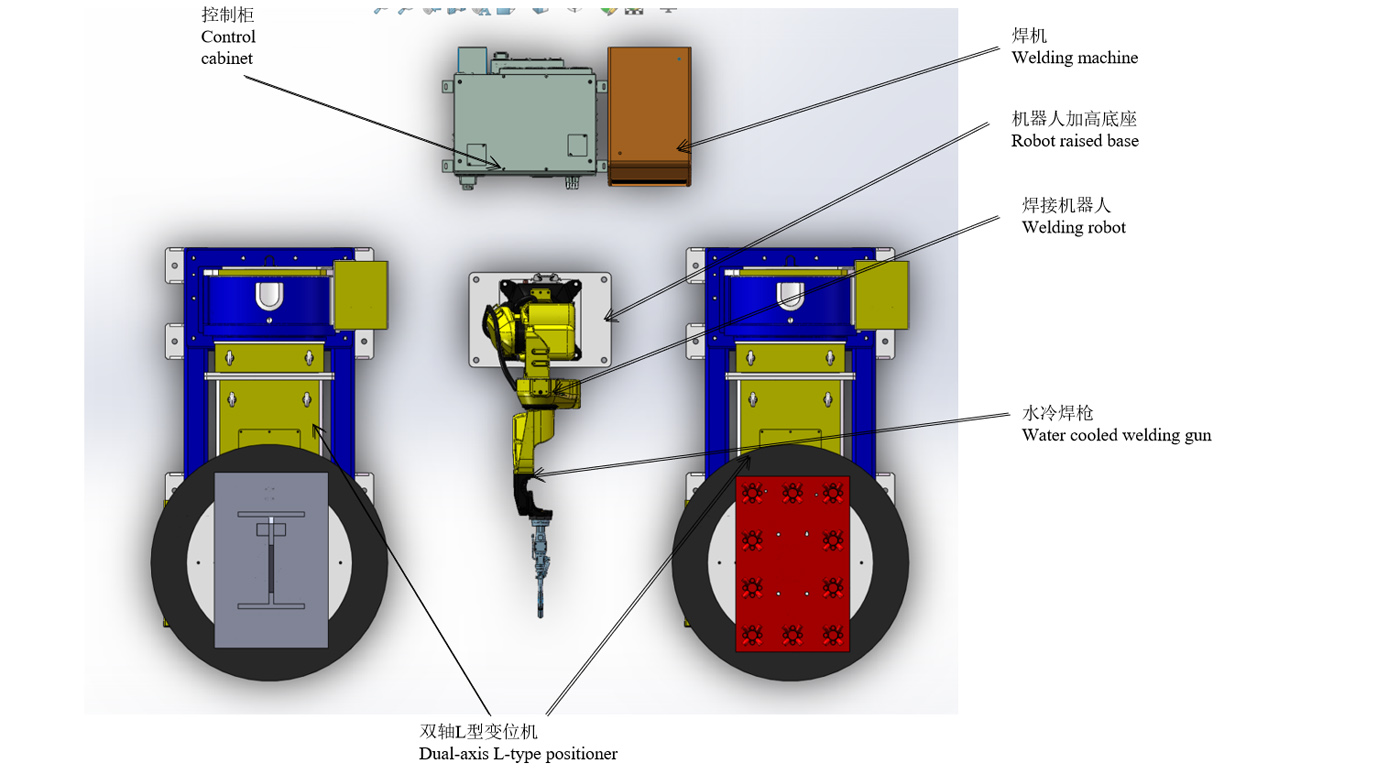

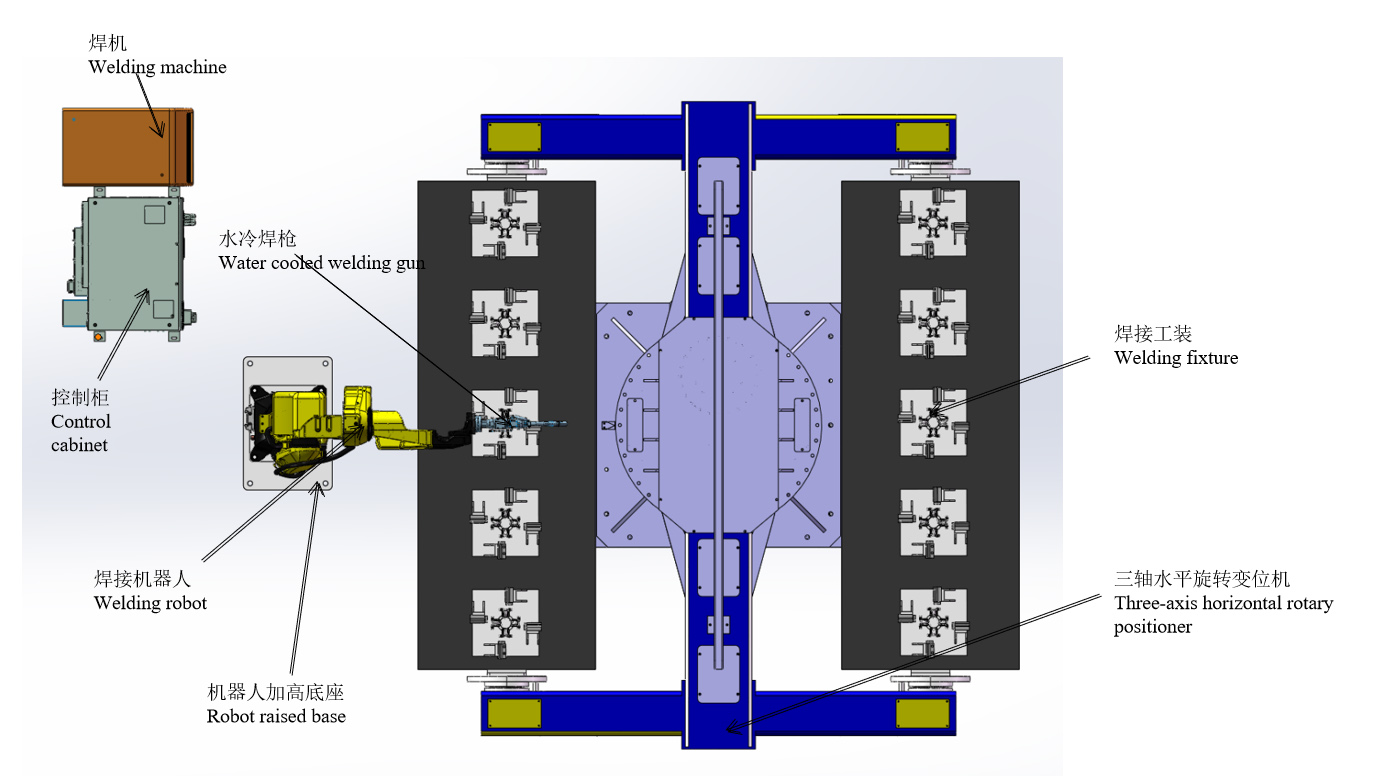

Layout jeneral ak modèl 3D
Nòt: Dyagram eskema a sèlman itilize pou ilistrasyon plan an epi li pa reprezante estrikti fizik ekipman an. Dimansyon espesifik la dwe detèmine selon kondisyon sit kliyan an.
Desen fizik pyès travay la ak modèl 3D
Desen fizik pyès travay la ak modèl 3D
Planifikasyon Plan
Koule travay
Kondisyon pou operasyon estasyon travay la
(1) Mete pyès travay la nan pozisyonè a manyèlman epi fikse li selon egzijans yo.
(2) Apre tout aparèy yo fin limen epi pa gen okenn alam ki parèt, prepare w pou enstalasyon an.
(3) Robo a rete nan orijin travay la, epi pwogram robo a ap kouri a se pwogram pwodiksyon ki koresponn lan.
Pwosesis soude sou-asanblaj manch lan
1. Enstale senk seri pyès manch sou bò A a manyèlman.
2. Retounen nan zòn sekirite a manyèlman epi kòmanse silenn bouton pou sere pyès la.
3. Pozizitè a ap vire jiskaske robo ki sou bò B a kòmanse soude.
4. Retire pyès travay ki soude sou bò A a manyèlman, epi answit senk seri pyès tanbou.
5. Sikle operasyon lyen ki anwo yo.
Tan soude pou chak seri manch se 3 minit (ki gen ladan tan enstalasyon), epi tan soude pou 10 seri se 30 minit.
Pwosesis soude asanblaj plak entegre + asanblaj manch
1. Enstale plak entegre pre-pwente a manyèlman sou pozisyonè tip L la sou bò A a.
2. Bouton demaraj robo soude asanblaj plak entegre a (15min/set). 3.
3. Enstale pati ki lach nan asanblaj manch lan alamen sou pozisyonè tip L la sou bò B a.
4. Robo a kontinye soude asanblaj manch lan apre li fin soude asanblaj plak entegre a (soude manch lan pandan 10 minit + enstalasyon manyèl pyès la ak soude tach robo a pandan 5 minit)
5. Retire asanblaj plak entegre a manyèlman.
6. Soudi manyèl asanblaj plak entegre a (retire-soudi tach-chaje nan 15min)
7. Enstale plak entegre pre-pwente a manyèlman sou pozisyonè tip L la sou bò A a.
8. Retire asanblaj manch soude a epi enstale pyès rezèv yo
9. Sikle operasyon lyen ki anwo yo.
Tan pou fini soude plak entegre a se 15 minit + tan pou fini soude asanblaj manch lan se 15 minit.
Tan total 30min
Entwodiksyon Aparèy Chanje Tong
Tan soude robo a nan ritm ki mansyone pi wo a se pi ase san rete. Avèk 8 èdtan pa jou ak de operatè, pwodiksyon de asanblaj yo totalize 32 seri pa jou.
Pou ogmante pwodiksyon an:
Yo ajoute yon robo nan pozisyonè twa aks la nan estasyon sou-asanblaj manch lan epi yo chanje l pou soude ak doub machin. An menm tan, estasyon asanblaj plak entegre a + manch lan bezwen ajoute tou de seri pozisyonè tip L ak yon seri robo. Sou yon jounen 8 èdtan ak twa operatè, pwodiksyon de asanblaj yo totalize 64 seri pa jou.
Lis Ekipman
| Atik | S/N | Non | Kantite | REMAK |
| Robo | 1 | RH06A3-1490 | 2 ansanm | Bay pa Chen Xuan |
| 2 | Kabinè kontwòl robo | 2 ansanm | ||
| 3 | Baz robo ki leve | 2 ansanm | ||
| 4 | Pistolet soude ki refwadi ak dlo | 2 ansanm | ||
| Ekipman periferik | 5 | Sous pouvwa soude MAG-500 | 2 ansanm | Bay pa Chen Xuan |
| 6 | Pozisyonè doub aks tip L | 2 ansanm | ||
| 7 | Pozisyonè wotasyon orizontal twa aks | 1 seri | Bay pa Chen Xuan | |
| 8 | Enstalasyon | 1 seri | ||
| 9 | Netwayaj zam | Mete | Opsyonèl | |
| 10 | Ekipman pou retire pousyè | 2 ansanm | ||
| 11 | Kloti sekirite | 2 ansanm | ||
| Sèvis ki gen rapò | 12 | Enstalasyon ak komisyonin | 1 atik | |
| 13 | Anbalaj ak Transpò | 1 atik | ||
| 14 | Fòmasyon teknik | 1 atik |
Espesifikasyon teknik
Pistolet soude entegre ki refwadi ak dlo
1) Chak zam soude dwe sibi mezi tènè pou asire presizyon dimansyon an;
2) Pati R nan zam soude a fèt ak metòd mouye sir, ki p ap defòme akòz tanperati ki wo ki pwodui pa soude a;
3) Menm si zam soude a fè kolizyon ak materyo a ak aparèy la pandan operasyon an, zam soude a p ap pliye epi ou p ap bezwen korije li ankò;
4) Amelyore efè redresman gaz pwoteksyon an;
5) Presizyon yon sèl barik la se nan 0.05;
6) Foto a se pou referans sèlman, epi li sijè a chwa final la.
Pozisyonè doub aks tip L
Pozisyonè a se yon ekipman oksilyè espesyal pou soude, ki apwopriye pou deplasman soude nan travay wotasyon, pou jwenn yon pozisyon ideyal pou machinasyon ak yon vitès soude. Li ka itilize avèk yon manipilatè ak yon machin soude pou fòme yon sant soude otomatik, epi li ka itilize tou pou deplasman pyès travay la pandan operasyon manyèl. Yo adopte yon pwodiksyon varyab ak yon motè frekans varyab pou wotasyon atelye a, ak yon regilasyon vitès ki wo anpil. Bwat kontwòl remote la ka reyalize operasyon atelye a adistans, epi li ka konekte tou avèk manipilatè a ak sistèm kontwòl machin soude a pou reyalize operasyon lye. Pozisyonè soude a jeneralman konpoze de yon mekanis wotasyon ak yon mekanis wotasyon atelye a. Pyès travay ki fiks sou atelye a ka rive nan ang soude ak asanblaj ki nesesè a lè li leve, vire ak wotasyon atelye a. Atelye a vire nan yon regilasyon vitès san chanjman frekans varyab, sa ki ka bay yon vitès soude satisfezan.
Foto yo se pou referans sèlman, epi li sijè a konsepsyon final la.
Pozisyonè wotasyon orizontal twa aks
1) Pozisyonè wotasyon orizontal twa aks la konpoze sitou de yon baz fiks entegral, yon bwat file koton wotasyon ak yon bwat ke, yon ankadreman soude, yon motè sèrvo ak yon reduktè presizyon, yon mekanis kondiktif, yon kouvèti pwoteksyon ak yon sistèm kontwòl elektrik, elatriye.
2) Lè w konfigire diferan motè sèrvo, ou ka opere pozisyonè a adistans atravè enstriktè robo a oswa bwat operasyon ekstèn lan;
3) Ang soude ak asanblaj ki nesesè a reyalize lè w vire pyès travay la ki fiks sou atelye a;
4) Wotasyon atelye a kontwole pa yon motè sèrvo, ki ka reyalize vitès soude ideyal;
5) Foto yo se pou referans sèlman, epi li sijè a konsepsyon final la;
Soudi ekipman pou pouvwa
Li apwopriye pou épissage, sipèpoze, jwenti kwen, jwenti plak tib, koneksyon liy entèseksyon ak lòt fòm jwenti, epi li ka reyalize soude nan tout pozisyon.
Sekirite ak fyab
Machin soude a ak aparèy pou alimenter fil la ekipe ak pwoteksyon kont surkouran, survòltaj ak surtanperati. Yo te pase tès EMC ak pèfòmans elektrik ki egzije pa estanda nasyonal GB/T 15579 la, epi yo te pase sètifikasyon 3C a pou asire fyab ak sekirite nan itilizasyon.
Konsèvasyon enèji ak pwoteksyon anviwònman an
Tan deteksyon gaz la, tan ekipman pou gaz davans lan ak tan ekipman pou gaz reta a reglabl pou asire yon itilizasyon rezonab gaz la. Lè machin soude a limen, si li pa antre nan eta soude nan 2 minit (tan reglabl), li pral otomatikman antre nan eta dòmi. Etenn vantilatè a pou diminye konsomasyon enèji a.
Foto a se pou referans sèlman, epi li depann de chwa final la.
Soudi ekipman pou pouvwa
Netwayaj zam ak aparèy pou flite lwil silikon ak aparèy pou koupe fil
1) Aparèy pou flite lwil silikon nan estasyon netwayaj zam lan adopte doub bouch pou flite kwaze, pou lwil silikon an ka pi byen rive nan sifas enteryè bouch flanbo soude a epi asire ke salop soude a pa kole nan bouch la.
2) Aparèy netwayaj zam ak aparèy flite lwil silikon yo fèt nan menm pozisyon an, epi robo a ka konplete pwosesis flite lwil silikon ak netwayaj zam ak yon sèl aksyon.
3) An tèm de kontwòl, aparèy netwayaj zam ak flite lwil silikon an sèlman bezwen yon siyal demaraj, epi li ka kòmanse dapre sekans aksyon espesifye a.
4) Aparèy koupe fil la adopte estrikti oto-deklanche nan zam soude, ki elimine nesesite pou itilize tiyo solenoid yo pou kontwole li epi senplifye aranjman elektrik la.
5) Aparèy koupe fil la ka enstale separeman oswa enstale sou aparèy netwayaj zam ak flite lwil silikon pou fòme yon aparèy entegre, ki pa sèlman ekonomize espas enstalasyon, men tou, fè aranjman ak kontwòl chemen gaz la trè senp.
6) Foto a se pou referans sèlman, epi li sijè a chwa final la.
Kloti sekirite
1. Mete kloti pwoteksyon, pòt sekirite oswa griyaj sekirite, kadna sekirite ak lòt aparèy, epi fè pwoteksyon bloke ki nesesè yo.
2. Pòt sekirite a dwe mete nan pozisyon ki kòrèk sou kloti pwoteksyon an. Tout pòt yo dwe ekipe ak bouton ak switch sekirite, bouton reset ak bouton arè ijans.
3. Pòt sekirite a konekte ak sistèm nan atravè yon kadna sekirite (switch). Lè pòt sekirite a louvri yon fason ki pa nòmal, sistèm nan sispann fonksyone epi li bay yon alam.
4. Mezi pwoteksyon sekirite yo garanti sekirite pèsonèl ak ekipman atravè pyès ki nan konpitè ak lojisyèl.
5. Pati A a ka bay kloti sekirite a li menm. Li rekòmande pou itilize soude griyaj kalite siperyè epi kwit penti avètisman jòn sou sifas la.
Sistèm Kontwòl Elektrik
1. Gen ladan l kontwòl sistèm ak kominikasyon siyal ant ekipman yo, tankou detèktè, kab, fant, switch, elatriye;
2. Inite otomatik la fèt ak yon limyè alam twa koulè. Pandan operasyon nòmal, limyè twa koulè a ap parèt vèt; si inite a gen pwoblèm, limyè twa koulè a ap montre yon alam wouj alè.
3. Gen bouton arè ijans sou kabinè kontwòl robo a ak bwat ansèyman an. Nan ka ijans, ou ka peze bouton arè ijans lan pou reyalize arè ijans sistèm nan epi voye yon siyal alam an menm tan;
4. Ou ka konpile yon varyete pwogram aplikasyon atravè aparèy ansèyman an, ou ka konpile anpil aplikasyon, sa ki ka satisfè egzijans amelyorasyon pwodwi ak nouvo pwodwi;
5. Tout siyal arè ijans nan tout sistèm kontwòl la ak siyal blokaj sekirite ant ekipman pwosesis la ak robo yo konekte ak sistèm sekirite a epi bloke atravè pwogram kontwòl la;
6. Sistèm kontwòl la reyalize koneksyon siyal ant ekipman operasyon yo tankou robo, bwat chajman, priz ak zouti D '.
7. Sistèm machin zouti a bezwen reyalize echanj siyal ak sistèm robo a.
Anviwònman operasyon (Pati A bay li)
| Alimantasyon pouvwa | Ekipman pouvwa: twa faz kat fil AC380V ± 10%, ranje varyasyon vòltaj ± 10%, frekans: 50Hz; Ekipman pouvwa kabinè kontwòl robo a dwe ekipe ak yon switch lè endepandan; Kabinèt kontwòl robo a dwe gen yon koneksyon tè ak yon rezistans tè mwens pase 10Ω; Distans efektif ant ekipman pou pouvwa a ak kabinè kontwòl elektrik robo a se nan lespas 5 mèt. |
| Sous lè a | Yo dwe filtre lè konprese a pou retire imidite ak enpurte, epi presyon pwodiksyon an apre li fin pase nan triplet la dwe 0.5 ~ 0.8Mpa; Distans efektif ant sous lè a ak kò robo a se nan lespas 5 mèt. |
| Fondasyon | Yo dwe itilize planche siman konvansyonèl atelye Pati A a pou tretman an, epi yo dwe fikse baz enstalasyon chak ekipman nan tè a ak boulon ekspansyon; Rezistans beton: 210 kg/cm2; Epesè beton: pi gran pase 150 mm; Inegalite fondasyon: mwens pase ±3mm. |
| Kondisyon Anviwònman yo | Tanperati anbyen: 0 ~ 45 ° C; Imidite relatif: 20% ~ 75% RH (pa gen kondansasyon); Akselerasyon Vibration: mwens pase 0.5G |
| Lòt | Evite gaz ak likid ki ka pran dife ak koroziv, epi pa voye lwil, dlo, pousyè, elatriye sou ou; Kenbe lwen sous bri elektrik. |
